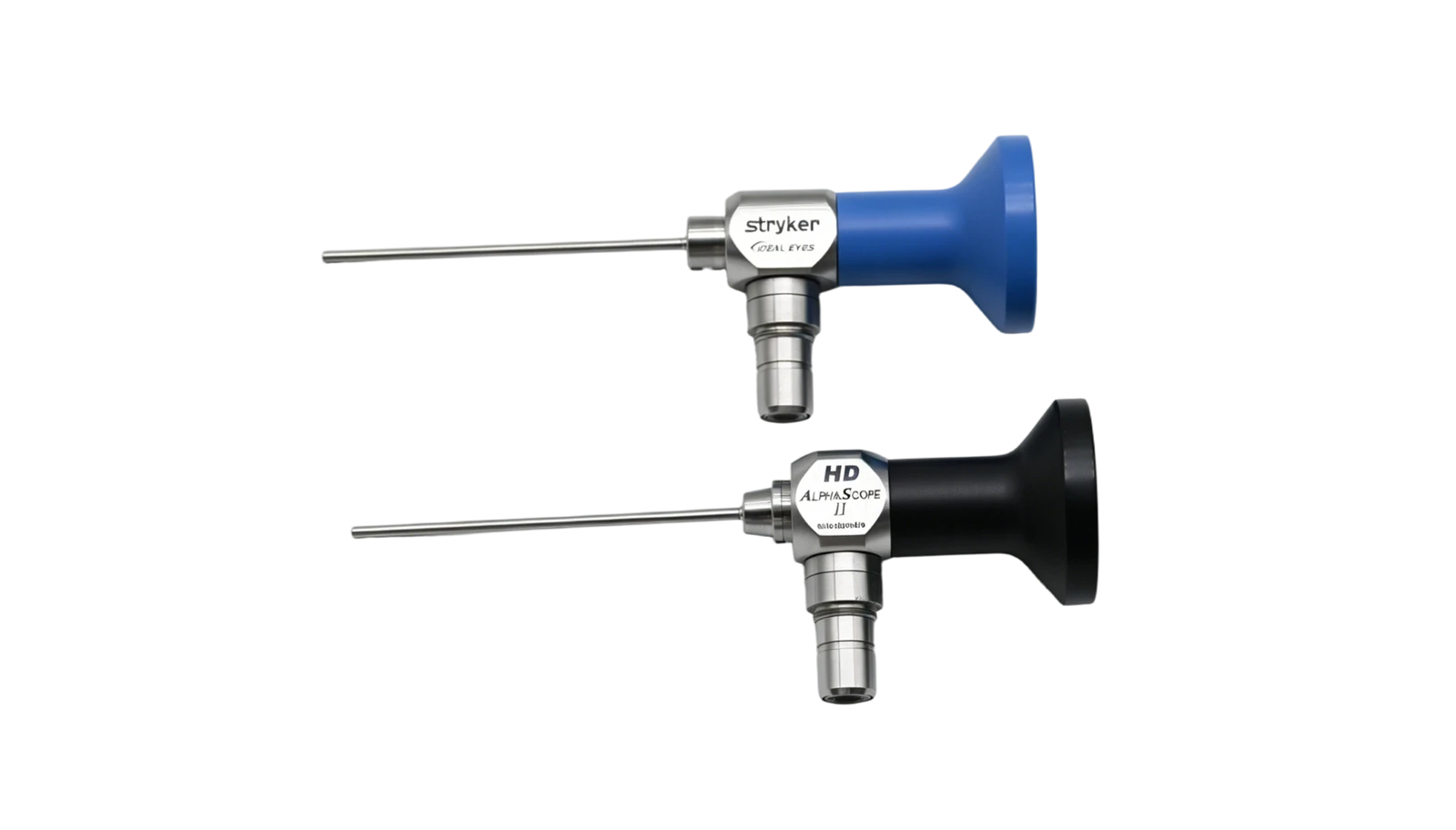

Este caso técnico se centra en dos modelos de artroscopio de mandíbula, el STRYKER 0502-119-010 y el GIMMI E.8186.20. Desglosamos en detalle el flujo de trabajo completo de desmontaje de lentes ópticas, limpieza profunda, montaje y calibración óptica. Estos dos osciloscopios comparten una arquitectura óptica interna casi idéntica, por lo que su lógica de resolución de problemas y sus procedimientos operativos son altamente intercambiables. Esta guía sirve como referencia universal para el mantenimiento de sistemas ópticos artroscópicos similares.
Desmontaje de la ruta óptica
Inicie el desmontaje del camino óptico extrayendo los tubos espaciadores, los diafragmas y los bloques de compresión del adaptador. Utilice una sonda con forma de gancho para alcanzar el interior del tubo espaciador, muévalo suavemente para soltarlo y luego levántelo con unas pinzas de precisión. Golpee ligeramente la carcasa del visor para desalojar los bloques de compresión internos. Se requiere un control cuidadoso de la fuerza aplicada durante este paso para evitar que los componentes ópticos internos se muevan o sufran daños debido a la vibración. Para garantizar que el orden de alineación de los componentes ópticos permanezca intacto durante el desmontaje, se utiliza una carcasa reductora.
(Instale la carcasa reductora)

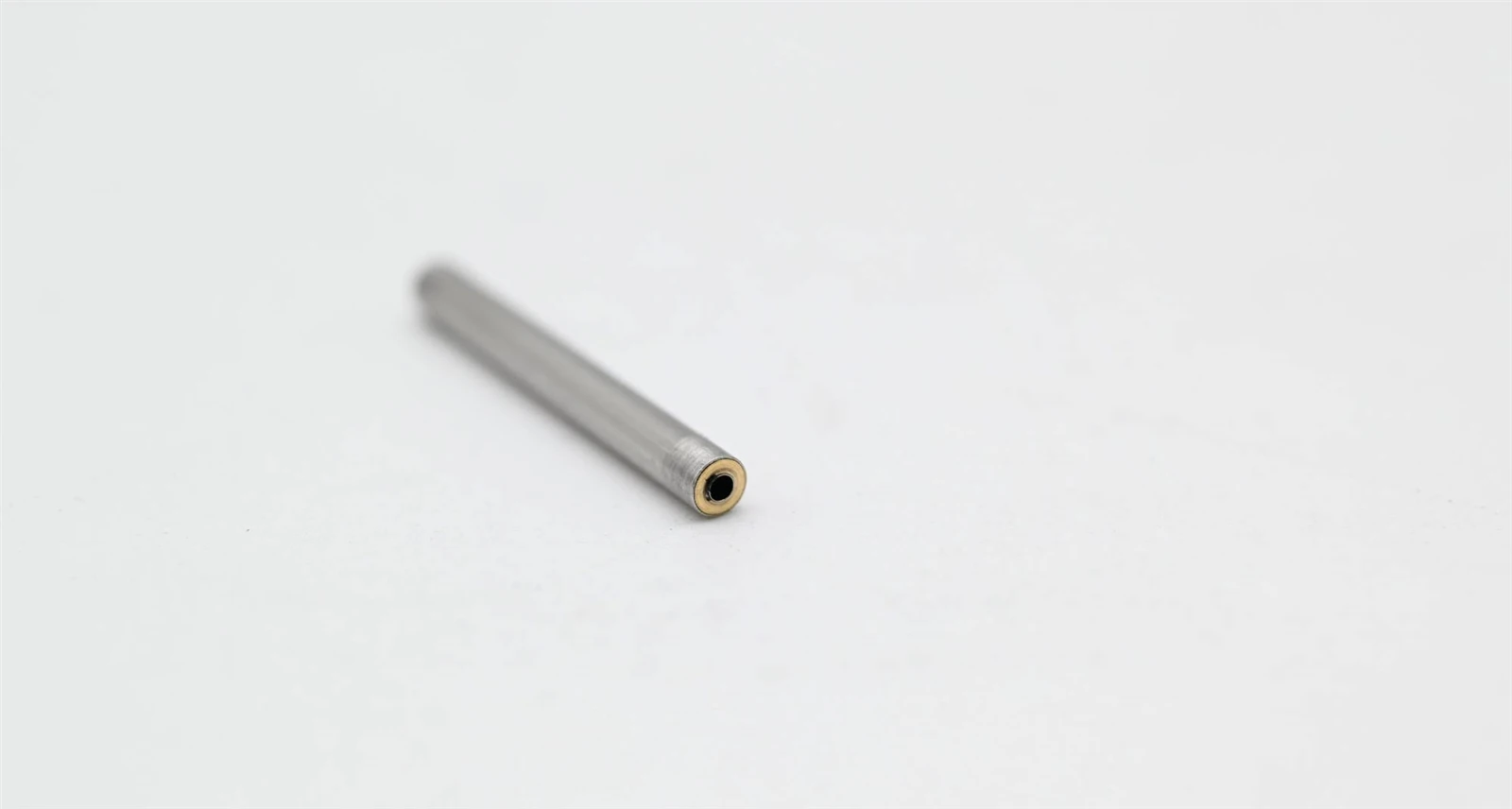

(Carcasa reductora)
La estructura específica de la carcasa Reductora consta de un tubo de acero inoxidable con un diámetro exterior de 2,7 mm que actúa como cuerpo principal, con manguitos de cobre (de 2 mm de espesor) colocados en ambos extremos; En el interior se instala un tubo de acero inoxidable con un diámetro interior de 1,1 mm y un diámetro exterior de 1,25 mm. Esta herramienta requiere alta concentricidad y funciones para asegurar que las lentes de varilla mantengan su secuencia original sin alteración durante el desmontaje y montaje.

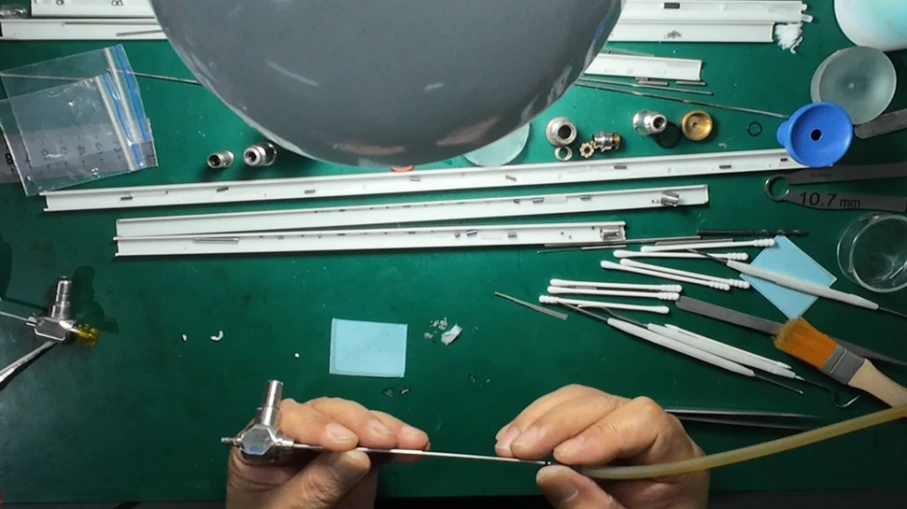

Conecte la carcasa reductora y el adaptador externo extendido al artroscopio. Golpee suavemente el cuerpo del telescopio mientras realiza una inspección visual hasta que las lentes de la varilla queden expuestas desde la abertura del tubo del telescopio. Un método para confirmar la extracción completa de todos los elementos ópticos es el siguiente: inserte un tubo delgado de acero inoxidable en el artroscopio, marque la posición donde el tubo no puede avanzar más y luego compare esta profundidad marcada con la longitud total del tubo externo del endoscopio para verificar si todos los componentes internos se han extraído por completo.
Limpieza
Una vez retirados todos los elementos ópticos, continúe con la limpieza del interior del cuerpo del visor. Primero, raspe los residuos de adhesivo en la punta distal con unas pinzas y luego pula las capas de pegamento residuales con papel de lija de grano 1200 para restaurar una superficie metálica limpia.
Para limpiar la pared interior del eje del endoscopio, empuje toallitas sin pelusa-empapadas en alcohol-hacia adelante y hacia atrás a través del lumen con un tubo de acero inoxidable.
El tubo de acero inoxidable utilizado en este caso tiene un diámetro exterior de 1,0 mm y un diámetro interior de 0,9 mm, coincidiendo con las dimensiones del sistema óptico. El proceso de limpieza debe repetirse varias veces para garantizar que no queden contaminantes en las paredes internas.
(purga de vacío por presión-negativa)
Después de limpiar, conecte un dispositivo de succión al tubo de acero inoxidable para realizar una purga de vacío con presión-negativa en la pared interna del eje, eliminando los residuos finos, la pelusa y el alcohol residual del interior. Mueva el tubo de acero inoxidable hacia adelante y hacia atrás repetidamente durante la succión para garantizar una limpieza completa de todos los segmentos del lumen. Una vez finalizada la limpieza, selle ambos extremos del eje del telescopio con sellador de alta-temperatura para bloquear el polvo y evitar la contaminación secundaria.
Asamblea de prueba

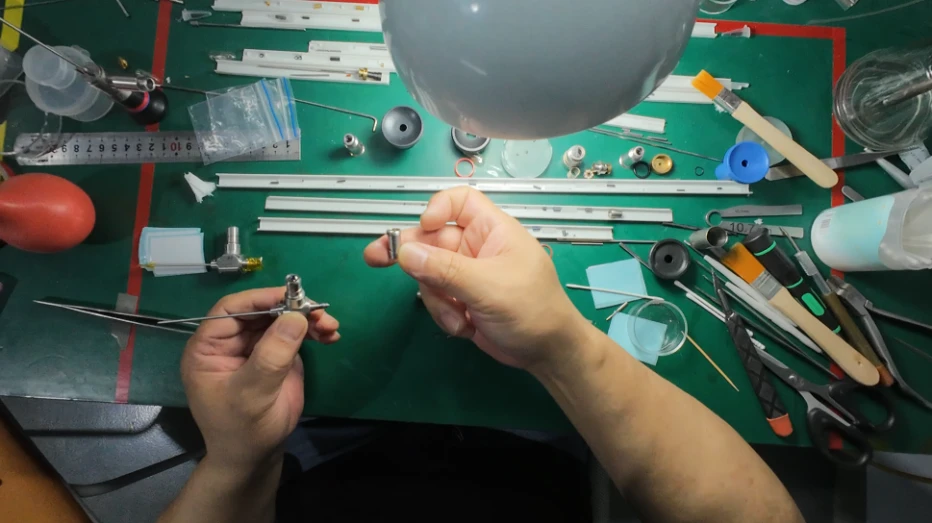

El manguito de ajuste interior se utiliza para ajustar el centrado del cable de fibra del ocular. Si el manguito está dañado o causa una desviación del centrado óptico, muélelo y repárelo en un torno de relojero. Al retirar lentes de varilla, utilice conjuntos de oculares de cistoscopios o histeroscopios STRYKER con diámetros interior y exterior coincidentes como herramientas auxiliares para mantener los componentes ópticos desmontados en la secuencia correcta.
(Herramienta auxiliar de desmontaje)
El montaje exige una precisión operativa extremadamente alta. Este estuche de reparación adopta una lupa de cabeza de 40x para su funcionamiento; También es aceptable un microscopio binocular de alta-potencia. Antes del montaje, se deben limpiar minuciosamente ambos lados de las lentes de la lupa/microscopio y todas las pinzas de sujeción para eliminar el polvo y las manchas de aceite.
Acerca de la selección de herramientas: se utilizan fórceps extra-finos para fregar e instalar tubos espaciadores, mientras que se requieren fórceps especiales exclusivos para sujetar lentes ópticas. Este caso utiliza pinzas para lentes con una abertura de mandíbula redonda de 1,1 mm. Este diseño previene eficazmente la pérdida o rayado de las lentes durante la limpieza. El orificio interior de los anillos espaciadores debe limpiarse con pequeños hisopos sin pelusa-para garantizar la limpieza de todas las superficies de contacto.
Para este modelo de endoscopio, lo mejor es desmontar, limpiar y volver a montar por completo todo el conjunto de la lente objetivo. El interior del cuerpo del visor está dividido en tres secciones, lo que hace que el montaje desde atrás hacia adelante sea bastante desafiante. Durante el procedimiento, primero retire las lentes de varilla y los espaciadores; luego, caliente el conjunto de la lente del objetivo a aproximadamente 200 grados y use una herramienta tubular especializada para sacar cada elemento óptico uno por uno. Una vez completada la limpieza, inserte los componentes secuencialmente comenzando desde el extremo distal (el cabezal del endoscopio) para volver a ensamblar la unidad de lente objetivo.
Unión de lentes objetivos
El proceso de unión determina directamente la estanqueidad y la vida útil del grupo de lentes objetivo. Esta reparación utiliza un sellador personalizado resistente a altas-temperaturas con las siguientes propiedades:
Resiste temperaturas de hasta 500 grados, se adhiere bien al vidrio y al acero inoxidable y exhibe una excelente resistencia al envejecimiento, ácidos y álcalis. Este adhesivo semi-transparente presenta buena fluidez; cuando se utiliza para unir conjuntos de lentes objetivos, garantiza una profundidad de penetración efectiva y hermeticidad-superando a los adhesivos semi-sólidos en este sentido. Sin embargo, se requiere un control cuidadoso del tiempo de trabajo y es necesario calentar a aproximadamente 300 grados si es necesario desmontar la capa adhesiva.[aprende más sobre...]
- Mezcla de pegamento: mezcle una cantidad adecuada de pegamento de manera uniforme durante aproximadamente 2 minutos y luego déjelo reposar durante más de diez minutos para el pre-curado. Comience la aplicación una vez que el pegamento adquiera una leve pegajosidad; su fluidez reducida evita la filtración hacia el interior. Ajuste la velocidad de agitación según la temperatura ambiente: el pegamento más fino a alta temperatura se puede mezclar un poco más rápido. Las pequeñas microburbujas generadas durante la agitación se disiparán naturalmente y no afectarán los resultados finales del sellado. Tenga en cuenta que el pegamento se encoge ligeramente mientras reposa. Si se produce un llenado incompleto durante la encapsulación, el pegamento de la superficie convergerá hacia adentro de forma natural a través de la tensión molecular para garantizar un sellado interno completo.

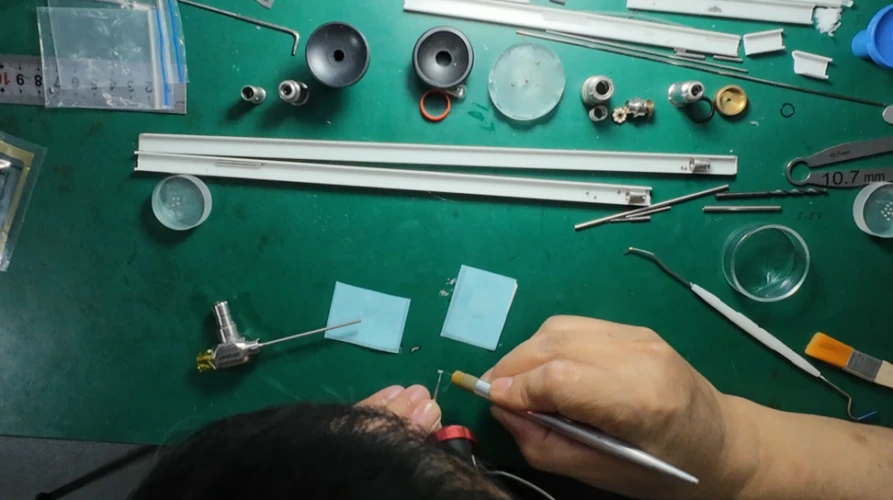

- Dispensación de pegamento: comience a dispensar una vez que el pegamento alcance un estado de hilo fino. Sujete una aguja de acupuntura de 0,3 mm como aplicador de pegamento. Pasos de la operación: Primero, pegue la lente del objetivo ligeramente hacia afuera con unas pinzas que llevan un pequeño trozo de cinta 3M, vuelva a sujetar la lente con unas pinzas de micro-mandíbula de 1,2 mm, recoja el pegamento con la aguja de acupuntura y aplique una capa uniforme alrededor de la mitad frontal de la circunferencia de la lente del objetivo. Vuelva a instalar la lente en la abertura del tubo con la ayuda de un palillo. Después de la inserción, verifique cuidadosamente si el pegamento se desborda o se acumula alrededor del perímetro de la lente.
(Dispensación de pegamento)
- Eliminación del exceso de pegamento: Deje reposar el conjunto adherido durante 8 horas; el pegamento adquiere una dureza parcial pero no está completamente curado en esta etapa. Quite el exceso de pegamento con palillos de dientes o hisopos de algodón, cure con calor el conjunto para maximizar la fuerza de unión y luego limpie con hisopos con alcohol. Para rayones en la superficie de las lentes o residuos rebeldes que no se pueden eliminar con simples hisopos o alcohol, diluya el compuesto de pulido con agua limpia y pula suavemente con la punta de un palillo envuelto en microfibra. Recordatorio importante: complete el ajuste de la imagen óptica mientras el pegamento aún esté parcialmente curado y confirme la imagen calificada antes del curado completo final. El pegamento completamente curado crea uniones permanentes que dificultan el posterior desmontaje y re-depuración.
Calibración del ocular
Para desmontar el ocular, abra el tubo exterior del ocular con una herramienta de torneado. La re-soldadura posterior puede restaurar con precisión el diámetro y ancho originales del tubo sin comprometer la precisión del ensamblaje.

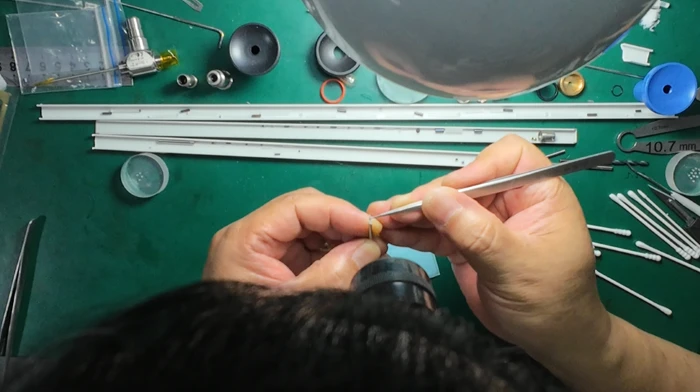

Antes de instalar el ocular, presione los tubos espaciadores completamente en su posición con unas pinzas y luego monte la base de ajuste del ocular para-ajustar el centrado del cable de fibra. Limpie minuciosamente las roscas internas del ocular para evitar que caigan residuos en la trayectoria óptica durante el enhebrado. Gire el ocular lentamente hacia adentro mientras observa la imagen óptica en tiempo real-. Si el cable de fibra está desalineado, desmonte todas las piezas, vuelva a-limpiar y repita el montaje.
(Limpie las roscas internas del ocular)
Reparación y montaje finales
Antes del ensamblaje óptico completo, cada componente dentro del cuerpo del telescopio debe limpiarse por separado, incluidas ambas superficies de cada lente de varilla y la superficie exterior de cada tubo espaciador. Sostenga lentes o conjuntos ópticos con pinzas limpias, limpie las superficies de las lentes con movimientos circulares o en espirales hacia afuera desde el centro hasta el borde usando hisopos humedecidos con alcohol- para levantar la suciedad en lugar de esparcir contaminantes. Reemplace los hisopos con frecuencia durante la limpieza para evitar rayones secundarios causados por los hisopos sucios. Todo el trabajo de ensamblaje debe utilizar fórceps y accesorios dedicados previamente-limpiados; El contacto directo-con las manos desnudas y las lentes introducirá nuevos contaminantes.
(armar)
Toda la selección de herramientas personalizadas, combinación de pegamento, procesos de unión y secuencias de desmontaje y montaje que se muestran en este caso se verifican mediante repetidas pruebas prácticas de mantenimiento. Seguiremos compartiendo casos de reparación de otros modelos de endoscopios en próximos artículos, estad atentos.
